柴油发动机凸轮轴位置传感器的检测方法

[文章来源：澳门4399js] [发布日期：2021-06-03] [浏览次数：]

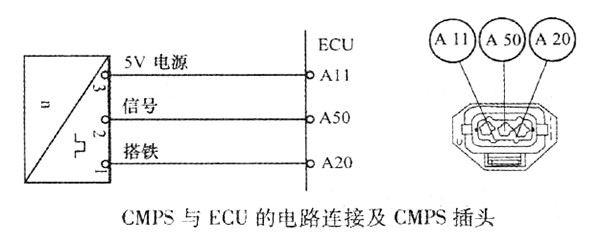

　　以柴油发动机霍尔式凸轮轴位置传感器为例（长城gw2.8tc柴油机使用），霍尔式凸轮轴位置传感器（CMPs）有三个端子，端子1为地线，端子2为信号线，端子3为电源线（5V），如图：

　　1.外部电路检查。参照图，用万用表电阻档测量1号端子与A20、2号端子与a5o、3号端子与所有端子之间的电阻值，判断外部电路是否存在短路和开路故障。

　　2、传感器电压测量。关闭点火开关，拔出凸轮轴位置传感器插头，将点火开关置于on位置，测量传感器侧插头3号端子与接地之间的电压应为5V，2号端子与接地之间的电压也应为5V，1号端子与接地之间的电压应为0V。
