柴油发电机组三相功率因数表“超前”“滞后”指示相反故障分析

[文章来源：澳门4399js] [发布日期：2023-01-29] [浏览次数：]

当柴油发电机组控制屏三相功率因数表工作正常，发电机带感性负荷时，功率因数表指示应为“滞后”，带容性负荷时指示应为“超前”。但有些控制屏（箱）的功率因数表指示常常相反，即带感性负荷时指示为“超前”，带容性负荷时指示却为“滞后”。

（1）原因分析

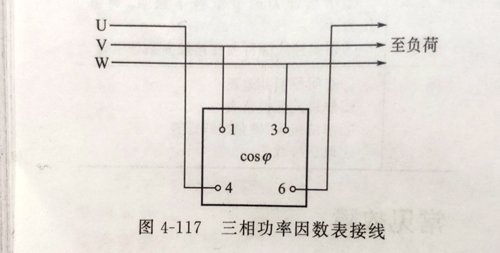

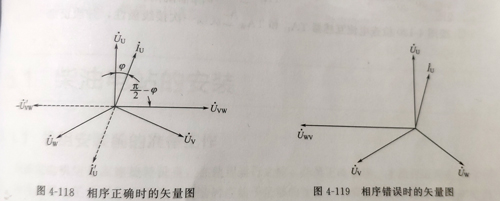

三相功率因数表的接线图如图4-117所示，其电流线圈接U相电流矢量为i_u，电压线圈接线电压矢量为U_vw，其矢量图如图4-118所示。U_vw与i_u的相角差为π/2-φ，功率因数表流过表头的电流设计成与cos(π/2-φ)成正比，并使φ=0，即cos(π/2-φ)=cosπ/2=0时作为机械零点，使之处于仪表的中间位置（即作cosφ=1.0指示）。因此，当负荷为感性φ=π/2（滞后），cos(π/2-φ)=cos(π/2-π/2)=1.0时，流过表头的电流最大，指针向右（滞后区）偏转，所示的功率因数为滞后时的最小值；而当负荷为容性φ=90°（超前），c(π/2-φ)=cos(π/2+π/2)=-1.0时，流过表头电流也最大，但方向相反，所以指针向左（超前区）偏转，所示的功率因数为超前时的最小值。功率因数表能正确测量电源的功率因（.因此。产生功率因数表指示相反的原因可能有：

①接入仪表电流线圈的电流方向相反（将U错接到接线柱6）。如图4-118所示的虚线所示，ú与Ùvw的相角差大于π／2，使cos(π/2-φ)为负值，流过表头的电流方向相反，所以功率因数表指示相反，将“滞后”指示成“超前”。
②接入功率因数表电压线圈的接线接错（将V相电压接人仪表的接线柱3，而将W相电压接人接线柱1），电压线圈的电压矢量如图4-118的虚线-Uvw所示，此时iu与-Ừ的相角也大于π／2，所以功率因数表指示相反。
③接入功率因数表的三相电源相序接错，如图4-119所示，同样使iu与Ùwy相角大于π/2，所以也造成指示相反。

（2）处理方法
①检查功率因数表电流线圈接线，若错将U接至接线柱6上，则应改正功率因数表电流线圈接线。
②检查功率因数表电压线圈接线，若错将V接至接线柱3，W接至接线柱1，则应改正功率因数表电压线圈接线。
③检查功率因数表接线相序，若其接线相序不符合要求，则应更正功率因数表电压线圈的相序。
